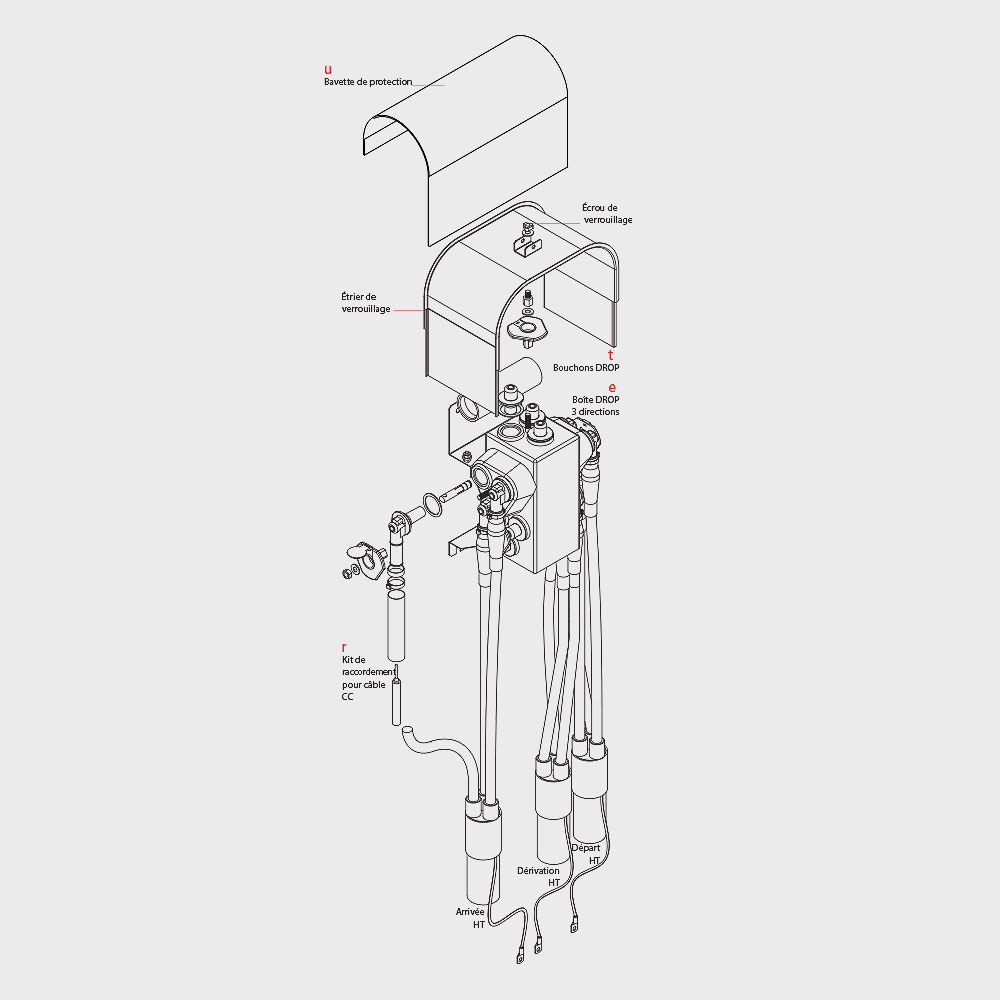

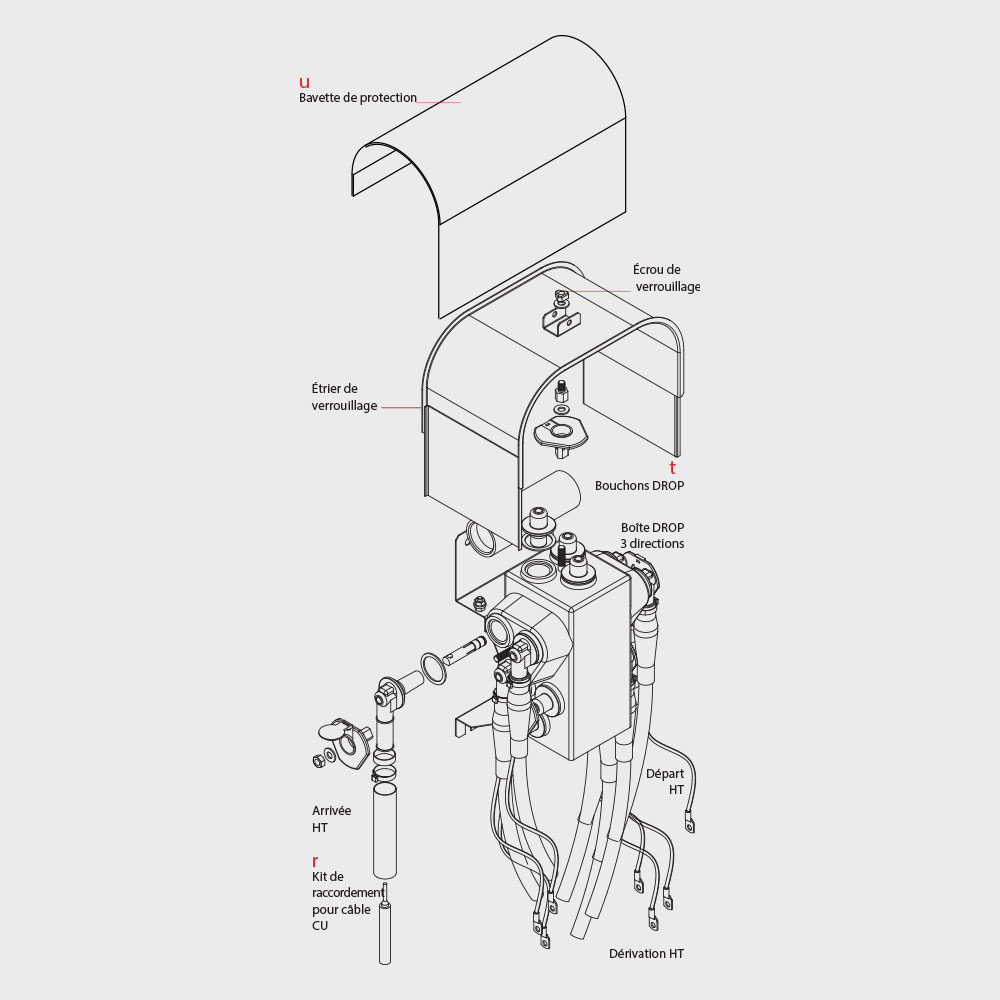

Schéma technique
Cliquez sur les zones numaérotées du schéma ci-dessous pour plus d’informations :
1 /

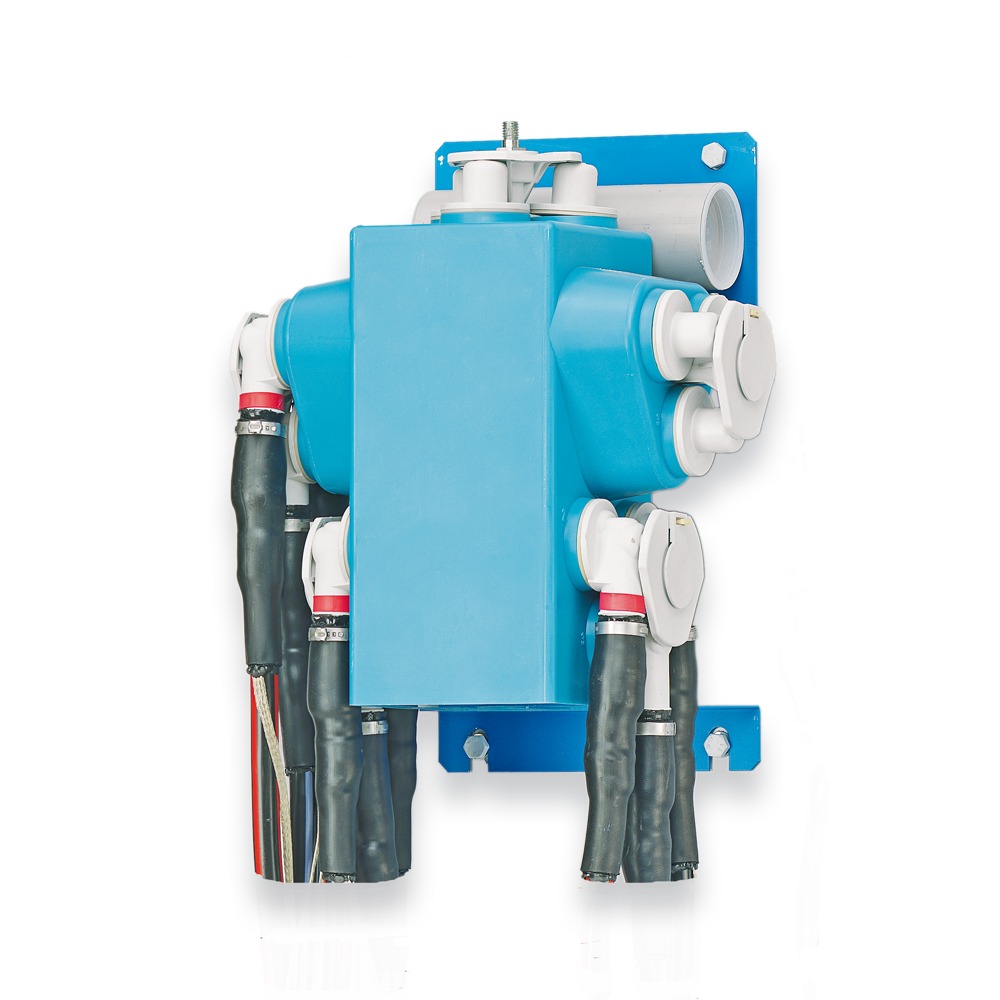

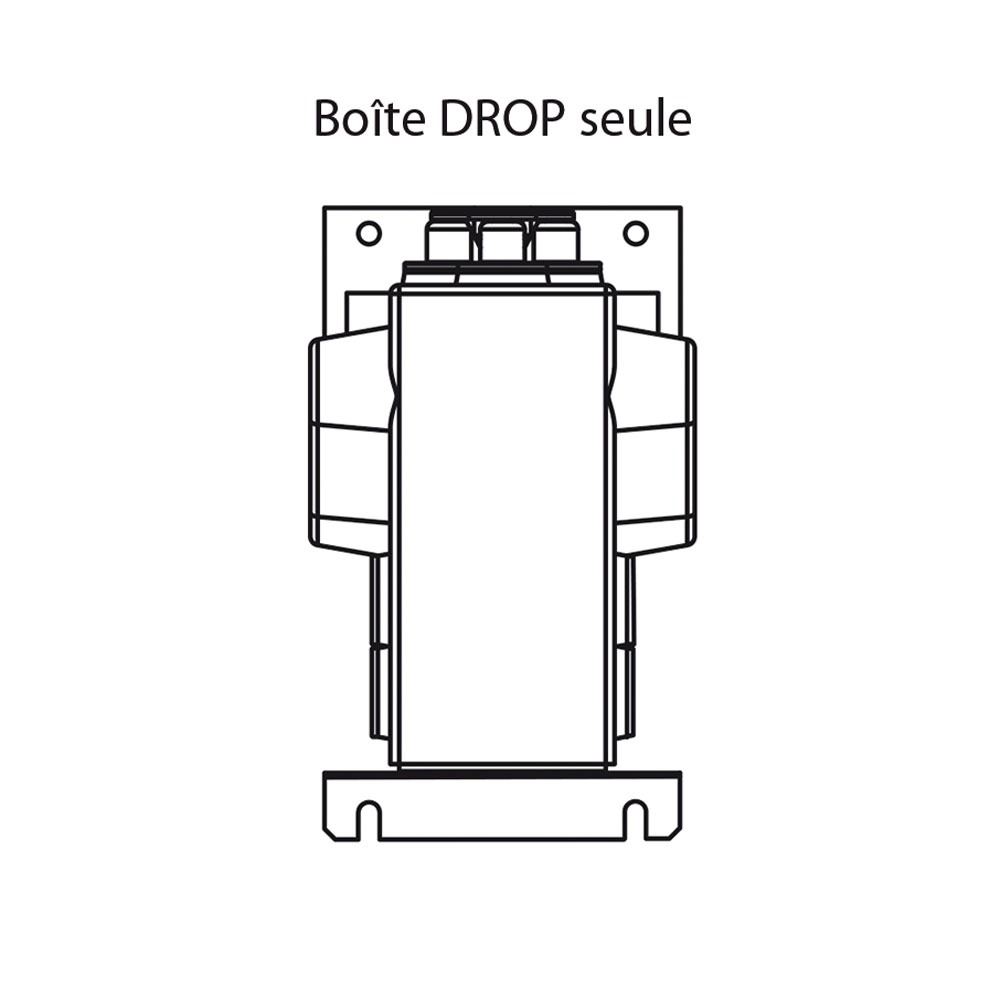

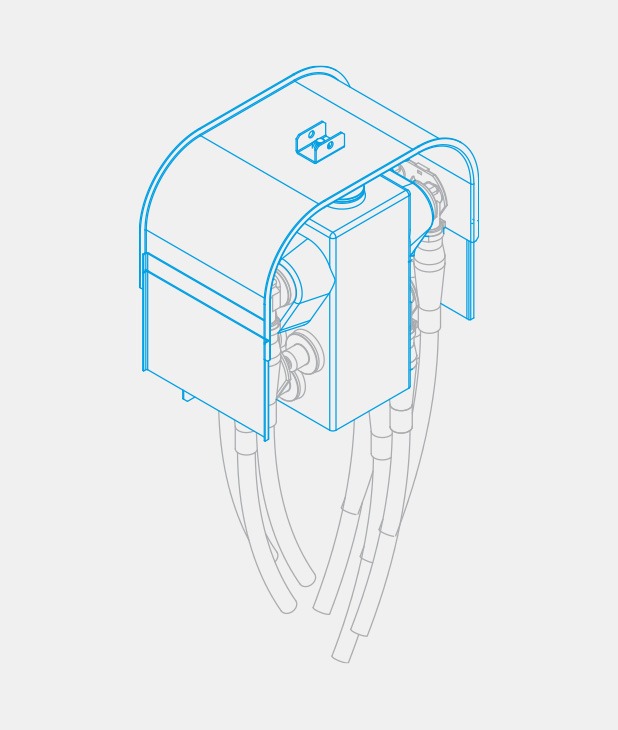

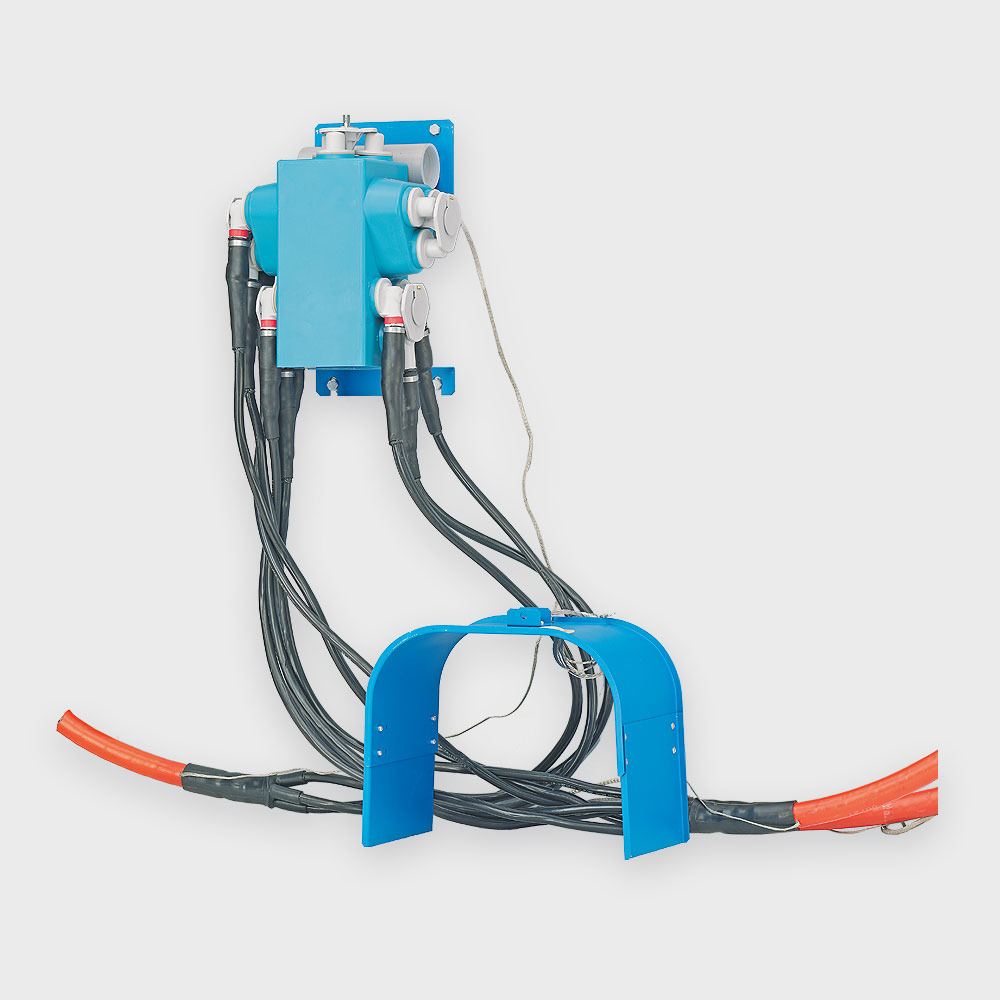

Boîte DROP (seule)
La boîte DROP est utilisée sur des réseaux publics HT-A jusqu’à 6kV.
Elle peut recevoir 4 directions avec la possibilité de mise en attente d’une direction.
Elle est livrée avec des boîtiers tête de câble et des bouchons obturateurs avec joint d’étanchéité et écrous de fixation.
2 /

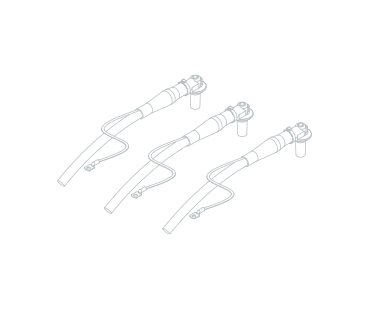

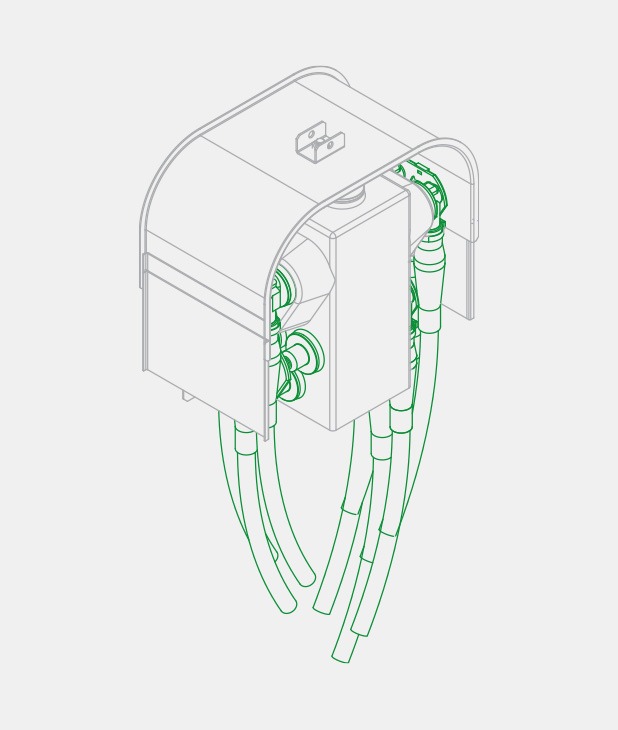

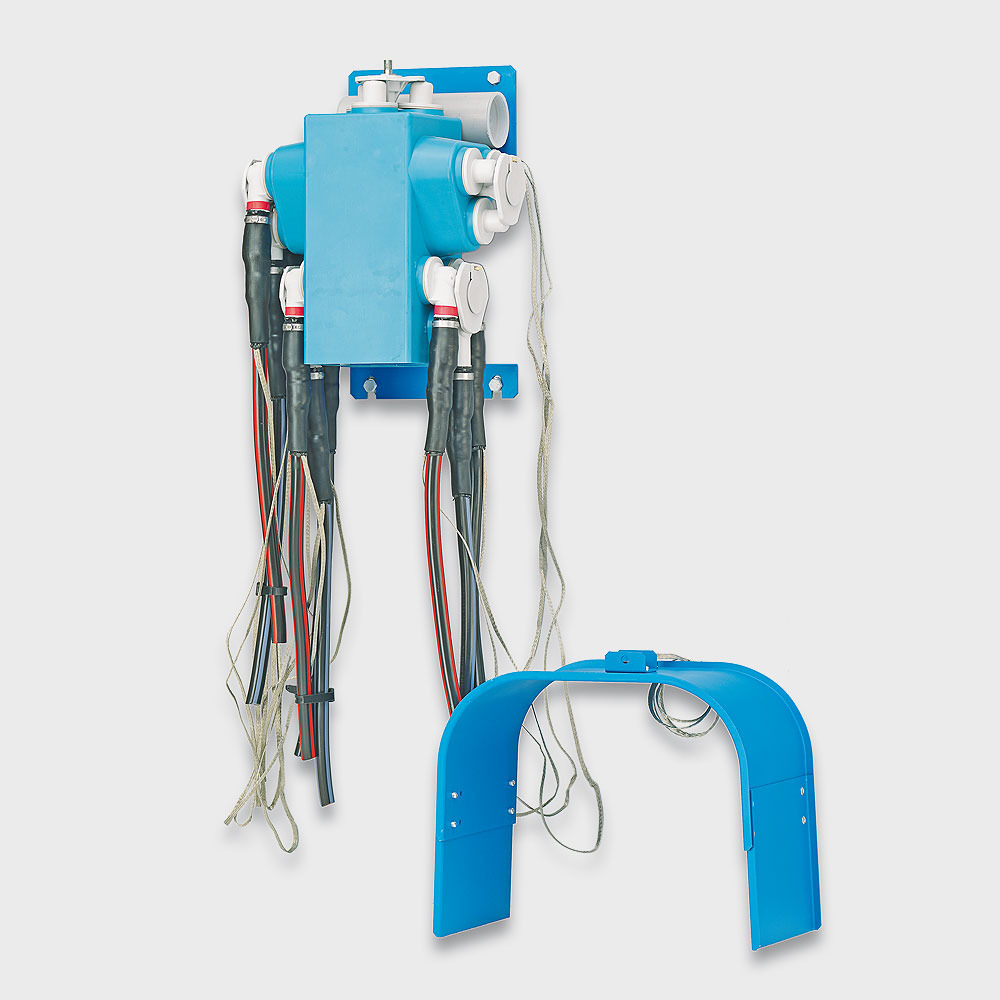

Kits de raccordement DROP
Raccordement de tous types de câble sec.

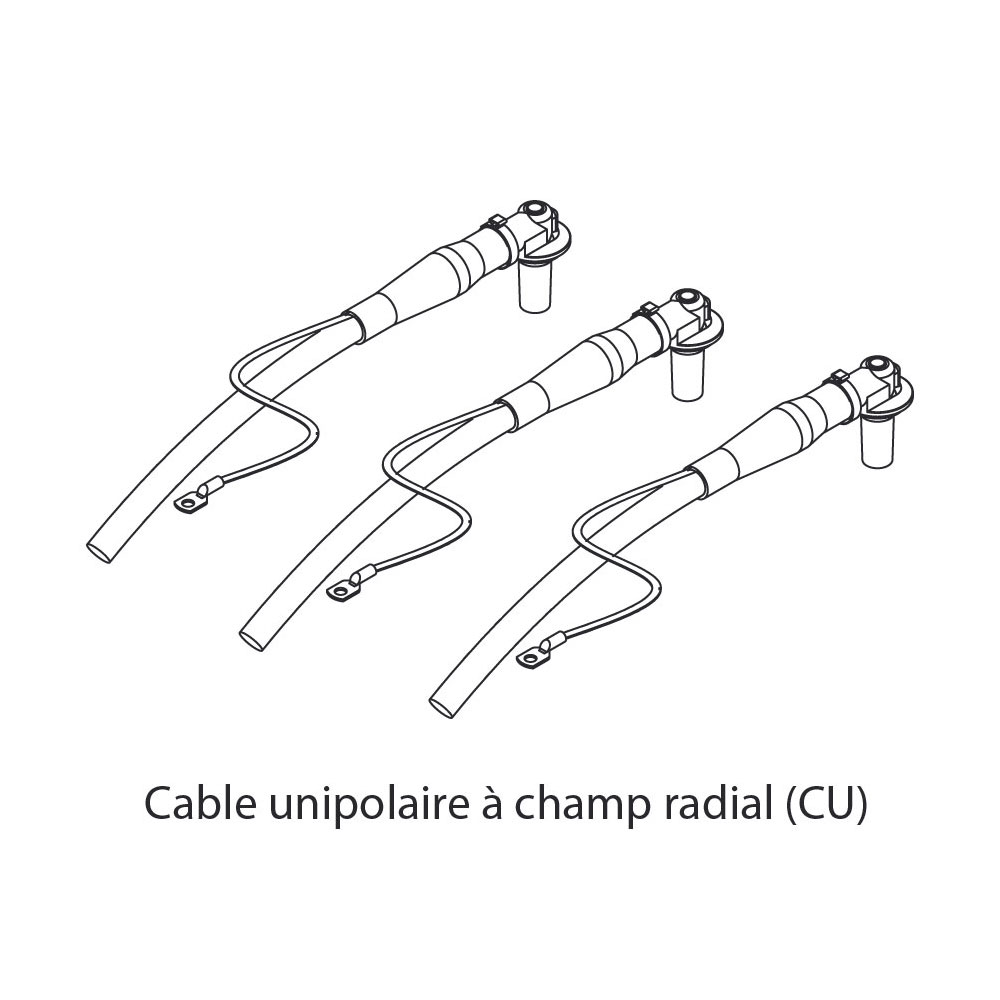

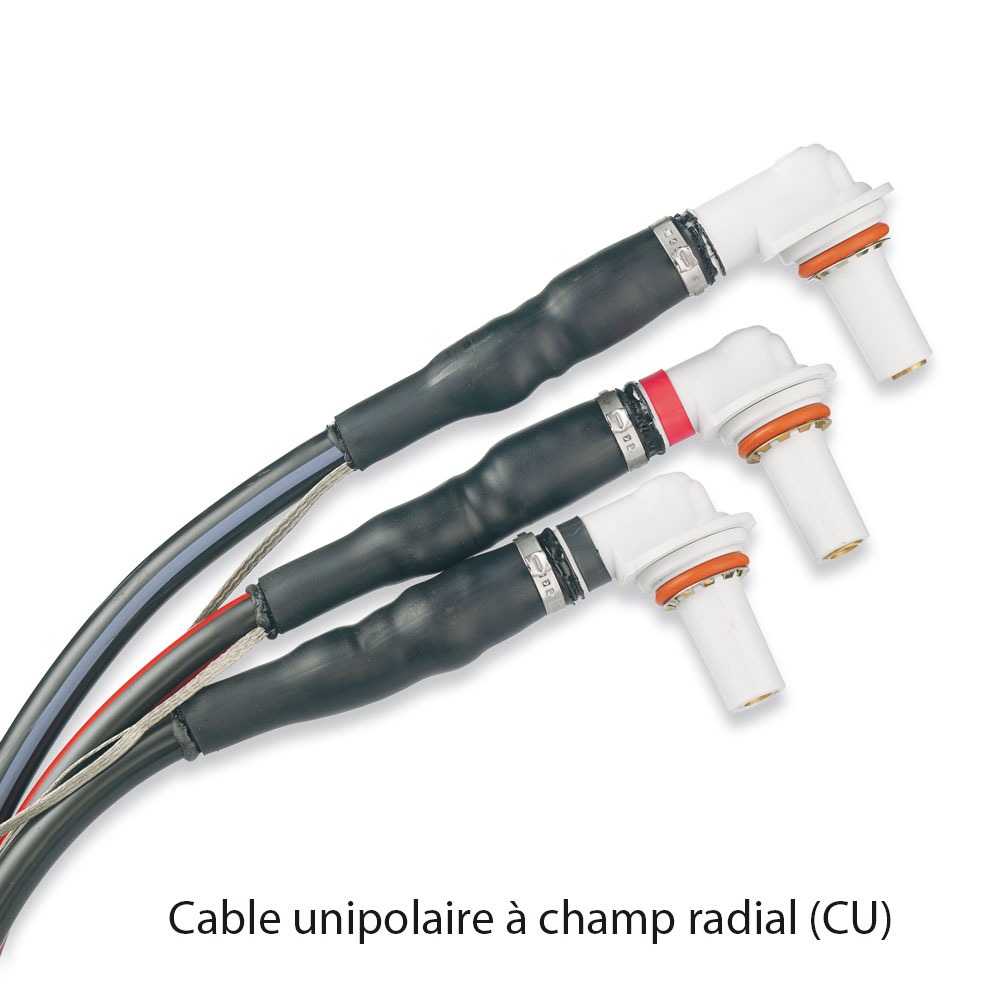

- Cable unipolaire à champ radial (CU)

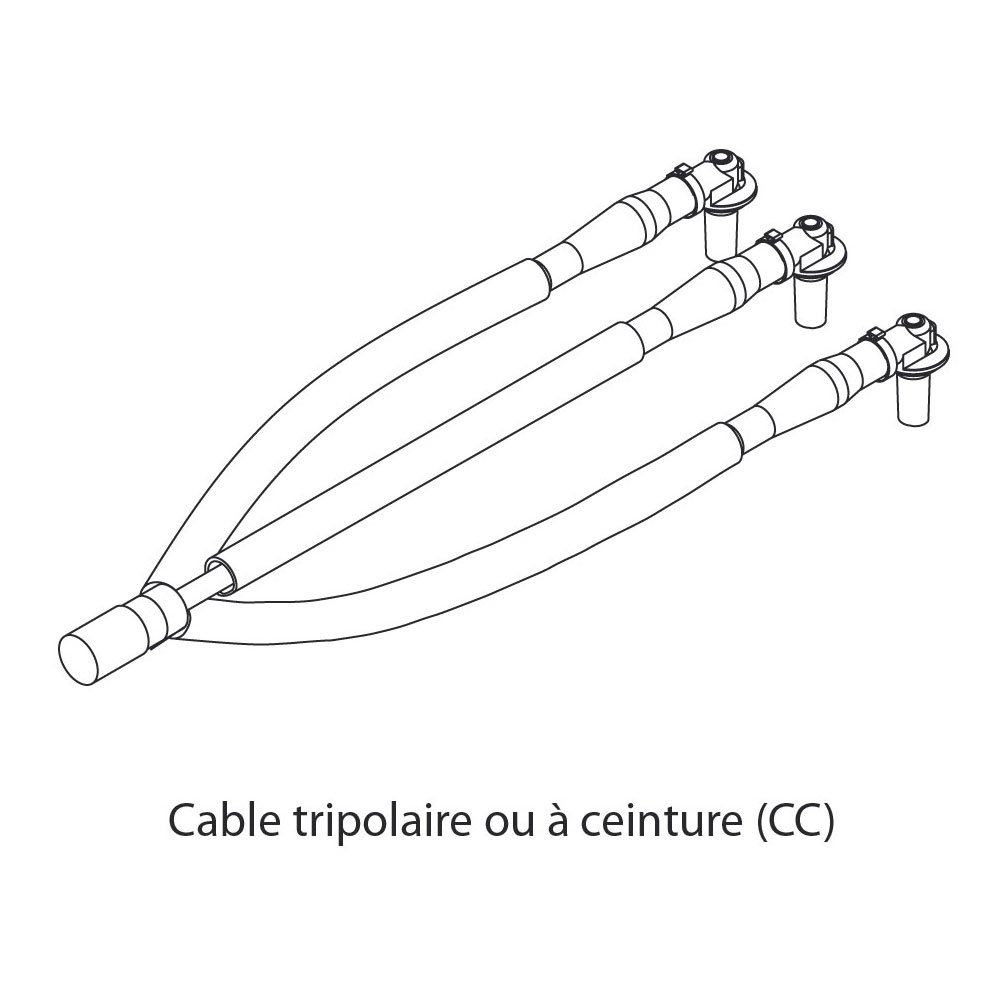

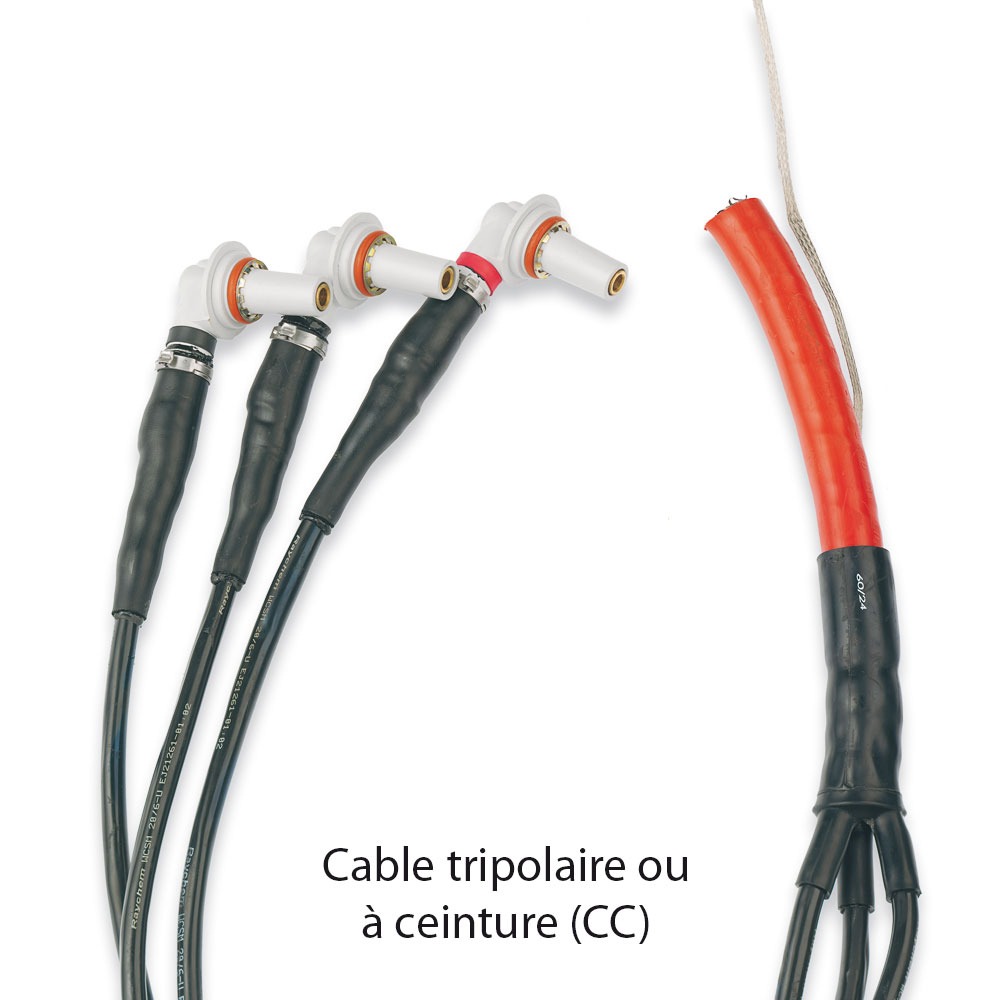

- Cable tripolaire ou à ceinture (CC)
Capacite maxi 35 mm2 cuivre.
La qualité de contact est de 63 A.
Tenue aux courants de court-circuit : 1 500 A pendant 3 secondes.
L’étanchéité entre la tête et la boite est assurée par un joint torique silicone, lui-même protégé des boues par un second joint dit “joint garde-boue”. L’étanchéité entre la tête et la boite est assurée par des joints toriques silicone.
Les têtes de câble en PET sont montées sur chaque extrémité des câbles unipolaires du réseau, l’étanchéité de
l’assemblage est réalisée par une gaine thermorétractable. Des bagues fournies avec les accessoires permettent le repérage des phases du réseau HT.
